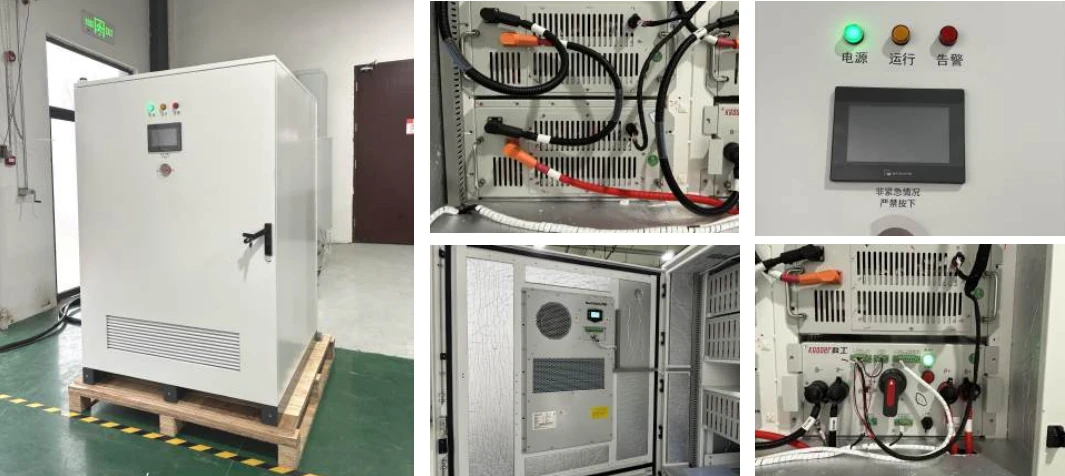

El sistema de almacenamiento de energía en gabinete para exteriores de 60 kW y 121 kWh integra un paquete de baterías, un sistema de conversión de energía (PCS), un sistema de administración de energía (EMS) y un control térmico inteligente en un gabinete-resistente a la intemperie, lo que brinda un rendimiento confiable en cualquier entorno al aire libre.
Su diseño modular todo-en-simplifica la instalación y el mantenimiento al mismo tiempo que admite una conexión estable a la red, reducción de picos y energía de respaldo para operaciones continuas y rentables-.
Optimizado para sus necesidades energéticas
Suministro de energía continuo y confiable
La capacidad de 121 kWh y la salida de 60 kW garantizan energía ininterrumpida para cargas críticas, respaldando la estabilidad de la red y minimizando el tiempo de inactividad operativa.
Alta eficiencia y control inteligente
La eficiencia de conversión de energía cercana al 99 % y la coordinación EMS avanzada optimizan el uso de energía, reducen los costos de electricidad y mejoran el rendimiento general.
Protección de seguridad integral
Equipado con protección multi-nivel y monitoreo inteligente, el sistema garantiza un rendimiento seguro en todas las condiciones y reduce los requisitos de mantenimiento.
Robusta adaptabilidad al aire libre
Diseñado con componentes duraderos y protección calificada para exteriores-para funcionar de manera confiable en entornos hostiles, lo que garantiza un funcionamiento confiable durante todo el año-.
Especificación
Parámetro de la batería
| Modelo | CBS120 |
| Tensión nominal | 806.4V |
| Capacidad nominal | 150Ah |
| Energía | 121KWH |
| Rango de voltaje de funcionamiento | 655-920V |
| Conexión en serie y paralelo | 1P252S |
Parámetro del sistema
| Conexión | 3P+N+PE |
| Potencia nominal | 60kW |
| Rango de voltaje de la red | 400V±15% |
| Máxima eficiencia de conversión | 98.9% |
| Frecuencia nominal | 50/60Hz |
| Rango de frecuencia de red | 47Hz-52Hz/56Hz-62Hz |
| Distorsión armónica total actual | Menor o igual al 3% a potencia nominal |
| Componente CC | <0.5% of rated output current |
| Factor de potencia | >0.99 |
Parámetro general
| Comunicación | RS232/RS485/WiFi/4G/Ethernet |
| Sistema de enfriamiento | Refrigeración por aire |
| Sistema de extinción de incendios | Perfluorohexanona |
| Temperatura de funcionamiento | -25~50℃ (derating >40 grados) |
| Temperatura de almacenamiento | -25~55 grados |
| Humedad relativa | 5%~95% (sin-condensación) |
| Altitud de trabajo | ≤4000m (derating >2000m ) |
| Ruido | <70dB |
| Grado IP | IP55 |
| Tamaño (Ancho*Profundidad*Alto) | 1200*1200*1800 mm (47,2*47,2*70,9 pulgadas) |
| Peso | 1,5 toneladas |
Listado por marcas líderes de inversores
Nuestras baterías están oficialmente catalogadas como compatibles por varios fabricantes de inversores reconocidos a nivel mundial. Cada producto ha sido sometido a rigurosas pruebas y validaciones para garantizar una comunicación fluida, un funcionamiento confiable y una compatibilidad total entre diversas plataformas de inversores.
Arquitectura del sistema
El CBS120 emplea una arquitectura sofisticada pero intuitiva que garantiza una gestión energética perfecta y un rendimiento óptimo:
Plataforma de gestión de energía EMS
Comunicación Ethernet y 4G
PCS (Convertidor de potencia bidireccional) + BMS (Sistema de gestión de baterías)
Regulación de potencia bidireccional red/carga
Especificaciones físicas y ambientales
Dimensiones
1200×1200×1800mm (Ancho×Largo×Alto)
Peso
1500 kilos
Clasificación IP
IP55 (protección exterior)
Nivel de ruido
Menos o igual a 70 dB a 1 metro
Temperatura de funcionamiento
-20 grados a 50 grados (-4 grados F a 122 grados F)
Temperatura de almacenamiento
-25 grados a 55 grados (-13 grados F a 131 grados F)
Humedad relativa
5~95% (sin-condensación)
Altitud de funcionamiento
<4000m (derating >2000m)
Sistemas de seguridad y protección
Gestión de batería
Arquitectura BMS con monitorización de células individuales
Extinción de incendios
Sistema automático de extinción con perfluorohexanona.
Gestión Térmica
Aire acondicionado inteligente
Funciones de protección
Sobrecarga/sobredescarga/sobrecorriente/cortocircuito/detección de aislamiento/protección contra sobretensiones
Funciones principales
Funcionalidad avanzada diseñada para maximizar la eficiencia energética y la confiabilidad del sistema.
Conversión de energía bidireccional
Logra una conversión bidireccional CA/CC perfecta con<20ms response time for charge/discharge switching. Features automatic grid-connected and off-grid mode transition, capable of supporting 100% rated load independently in islanded operation.
Valor empresarial
Resuelve los problemas de fluctuación de la red, logrando un ahorro anual de costos de electricidad del 25 al 40 % mediante la reducción de picos.
Tiempo de respuesta ultra-rápido (<20ms)
Transición fluida-conexión/fuera de la red-red
Soporte de carga nominal del 100 % en modo isla
Gestión Inteligente de la Energía (EMS)
Estrategia de carga/descarga automatizada basada en curvas de tarifas eléctricas y previsión de carga. Admite 6 modos de funcionamiento que incluyen arbitraje de valle-pico, control de demanda y autoconsumo solar-, configurables de forma remota a través de la interfaz web/APP.
Valor empresarial
Optimiza la utilización de la energía, acortando la recuperación de la inversión a 3-5 años.
Optimización automatizada basada en tarifas-
6 modos de funcionamiento configurables
Configuración remota vía Web/APP
Gestión jerárquica de baterías (BMS)
Emplea una arquitectura de dos-niveles BMU+CBMS con monitoreo-en tiempo real de 252 celdas individuales (voltaje/temperatura/SOC). La función de equilibrio activo mantiene la variación celular<30mV, extending battery lifespan by 20%.
Valor empresarial
Mejora la confiabilidad del sistema, reduciendo los costos de mantenimiento en un 60 %.
Arquitectura BMU+CBMS de dos-niveles
Monitoreo individual de 252 celdas.
Equilibrio activo (varianza de celda<30mV)
Protección de seguridad multi-capa
Integra monitoreo de temperatura, detección de humo y sistema de extinción de incendios con perfluorohexanona. Activa una alarma y un corte de energía dentro de los 5 segundos posteriores a la detección de una anomalía. El control térmico inteligente mantiene la temperatura de la batería en un rango operativo óptimo de 25 ± 5 grados.
Valor empresarial
Garantiza la seguridad del personal y de los activos, reduciendo las primas de seguros.
Monitoreo integrado de temperatura y humo.
Respuesta rápida a anomalías en 5 segundos
Control térmico preciso (25 ± 5 grados)
Escenarios de aplicación
Soluciones versátiles de almacenamiento de energía para diversas necesidades industriales y comerciales.
Reducción de picos industriales y gestión de la demanda
Solicitud
Las instalaciones de fabricación cargan durante las horas de menor-horas pico y descargan durante los períodos pico para alimentar las líneas de producción, lo que admite hasta 2 ciclos completos de carga/descarga por día.
Puntos débiles abordados
Los cargos por demanda alta aumentan significativamente los costos de electricidad
Características clave
Tiempo-de-uso estrategia de carga/descarga automatizada y gestión de la demanda
Resultados esperados
Reduce la demanda máxima y los gastos generales de electricidad, mejorando la eficiencia operativa.
Fuente de alimentación de respaldo de microrred
Solicitud
Reemplazo de UPS para instalaciones críticas, como centros de datos u hospitales, que proporciona energía de respaldo fuera de la red-sin interrupciones en 1 segundo y admite el funcionamiento continuo para cargas críticas.
Puntos débiles abordados
Los generadores diésel tienen un arranque lento, mucho ruido, mucho mantenimiento y problemas medioambientales.
Características clave
Conmutación ultra-rápida, funcionamiento silencioso y bajos requisitos de mantenimiento
Resultados esperados
Alta confiabilidad energética, menor tiempo de inactividad, menor complejidad operativa y cero emisiones durante la operación de respaldo
Integración de almacenamiento de energía solar fotovoltaica
Solicitud
Energía solar fotovoltaica-montada en el tejado o en el suelo combinada con almacenamiento para capturar el exceso de generación y liberarlo durante los períodos de máxima demanda.
Puntos débiles abordados
El desajuste entre la generación solar y el consumo reduce el auto-consumo y retrasa el retorno de la inversión (ROI).
Características clave
Integración de la red fotovoltaica, control coordinado del almacenamiento, suavización de la energía y gestión de la velocidad de rampa
Resultados esperados
Mejor utilización de la energía solar, suministro de energía más fluido y gestión de la energía más eficiente
Control de demanda de estaciones de carga para vehículos eléctricos
Solicitud
Estaciones de carga rápida respaldadas por almacenamiento para proporcionar compensación de energía máxima cuando varios cargadores funcionan simultáneamente
Puntos débiles abordados
La carga de alta-potencia supera la capacidad del transformador, lo que requiere costosas actualizaciones de la red
Características clave
Reducción de picos, protección contra sobrecarga del transformador y gestión de energía de la estación de carga
Resultados esperados
Reduce los requisitos de conexión a la red, evita costosas actualizaciones de infraestructura y acorta el tiempo de rentabilidad para las operaciones de carga.
Implementación y operaciones
Procedimientos de instalación y mantenimiento optimizados para un rendimiento óptimo del sistema.
Montaje en suelo al aire libre
Ideal para espacios abiertos con construcción mínima.
Ventajas
No se requiere construcción, instalación en 2-días, costo por unidad más bajo
Escenarios adecuados
Parques industriales/estaciones de carga con espacio adecuado
Instalación interior
Entorno protegido para lugares sensibles
Ventajas
Entorno controlado, vida útil del equipo un 15 % más larga, mantenimiento conveniente
Escenarios adecuados
Instalaciones con espacio disponible para habitación/almacén
Integración de contenedores
Solución móvil para necesidades temporales o flexibles
Ventajas
Alta movilidad, reubicación rápida, índice de protección superior
Escenarios adecuados
Aplicaciones temporales basadas en energía/alquiler de negocios/proyectos-
Directrices de planificación de red
Conexión a la red
Requiere un circuito dedicado de cinco-cables trifásicos-de 400 V, corriente nominal del disyuntor mayor o igual a 100 A, sección transversal del cable- mayor o igual a 35 mm²
Red de comunicación
Conexión Ethernet (preferida) o inalámbrica 4G, requisito de ancho de banda mayor o igual a 2 Mbps, admite IP dinámica
Requisitos de espacio
Mayor o igual a 1m entre unidades paralelas, Mayor o igual a 0,5m desde las paredes, asegurando disipación de calor y acceso de mantenimiento.
Infraestructura
Capacidad de carga de cimientos de concreto Mayor o igual a 2 toneladas/m², nivelación de instalación Menor o igual a 5 mm/m, las instalaciones al aire libre requieren protección contra la lluvia
Programa de mantenimiento
| Frecuencia | Tareas | Duración |
|---|---|---|
| A diario | Monitoreo del estado del sistema, procesamiento de alarmas. | 5 minutos |
| Semanalmente | Inspección remota de datos, informes de análisis de rendimiento. | 20 minutos |
| Mensual | Inspección-in situ, limpieza de ventilación y disipadores de calor | 60 minutos |
| Trimestral | Comprobaciones de sujetadores, pruebas de aislamiento, calibración BMS | 2 horas |
| Anual | Mantenimiento profundo, actualizaciones de firmware, reemplazos preventivos | 4 horas |
Análisis de costes-beneficios
Análisis financiero completo que demuestra el retorno de la inversión y el valor-a largo plazo.
Desglose de la inversión
Costo de hardware
Cubre batería, PCS, EMS y gabinete exterior.
Servicio de instalación
Incluye transporte, instalación y puesta en marcha.
Licencia de software
Actualizaciones de software gratuitas de por vida y servicios de plataforma en la nube incluidos
Operaciones Anuales
Abarca electricidad, seguros y repuestos para la operación continua.
Comparación de ahorro de costes (frente al suministro-solo de red)
Beneficios de ahorro anual
Optimización de la electricidad
Reduce los costos de energía a través de
Reducción de picos y gestión de la demanda.
Evitación de inversiones en infraestructura
Minimiza la necesidad de
actualizaciones de transformador o red
Costos de mantenimiento reducidos
Reduce los gastos operativos en comparación con los generadores diésel convencionales.
Beneficios ambientales
Apoya iniciativas de reducción de carbono y contribuye a los objetivos de sostenibilidad.
Comparación anual de baterías de plomo-ácido
Costo de reemplazo
Las baterías de plomo-ácido deben reemplazarse cada 3 a 5 años, mientras que LiFePO₄ dura entre 10 y 15 años, lo que reduce los ciclos de reemplazo.
Pérdida de eficiencia
LiFePO₄ proporciona una mayor eficiencia de ida y vuelta-(≈88%) que el plomo-ácido (≈70%), minimizando las pérdidas de energía.
Frecuencia de mantenimiento
LiFePO₄ no requiere mantenimiento-, mientras que el plomo-ácido requiere comprobaciones periódicas de electrolitos y ecualización.
Ventajas competitivas
Cómo el CBS120 supera a las soluciones tradicionales y a los competidores del mercado.
frente a las soluciones tradicionales de baterías-ácidas de plomo
| Dimensión | CBS120 (LiFePO4) | Batería de plomo-ácido |
|---|---|---|
| Ciclo de vida | 4000-6000 ciclos | 300-500 ciclos |
| Eficiencia de carga | 95-98% | 70-80% |
| Velocidad de carga | 0,5 °C (carga completa de 2 horas) | 0,2 C (carga completa de 5 horas) |
| Mantenimiento | Monitoreo remoto-sin mantenimiento | Electrolito mensual, ecualización trimestral. |
| Impacto ambiental | Respetuoso con el medio ambiente- | Desechos peligrosos |
| Costo por ciclo | Más bajo | más alto |
Ventajas únicas de CBS120
Diseño modular
Módulos de batería independientes con gestión de nivel de módulo-bajo control de PCS. Una falla de un solo módulo no afecta el funcionamiento del sistema
Availability >99.5%
Reduce el tiempo de inactividad del sistema
Protección exterior IP55
No se necesita una sala de equipos dedicada. La instalación directa al aire libre reduce la complejidad de la instalación y la construcción civil
Protección contra polvo/agua Clasificación IP55
Se adapta a entornos climáticos de -entre 20 y 50 grados
Extinción de incendios con perfluorohexanona
El agente extintor de perfluorohexanona, respetuoso con el medio ambiente, reemplaza al heptafluoropropano tradicional
Respuesta de supresión rápida
Cero corrosión de la batería y total reutilización
Cumple con los últimos estándares de seguridad contra incendios
Ahorre energía con CBS120
El sistema de almacenamiento de energía en batería CBS120 ofrece un valor integral a través de la tecnología de fosfato de hierro y litio y la gestión inteligente de la energía:
Ahorro en costos de electricidad
Reducción significativa de los costos de energía mediante la reducción de picos y la gestión de la demanda.
Recuperación de la inversión
Rápido retorno de la inversión líder-en el sector, alcanzable en unos pocos años según el escenario de uso.
Mantenimiento-Funcionamiento gratuitoVida útil de diseño de 15 años con ciclos de vida de 4000 a 6000 y monitoreo inteligente remoto
Disponibilidad del sistema
99,5 % de tiempo de actividad garantizado gracias al diseño modular y la protección de seguridad multi-capa
Ideal para empresas manufactureras, complejos comerciales, centros de datos y operadores de estaciones de carga que buscan costos de electricidad reducidos, mayor confiabilidad energética y participación en programas de respuesta a la demanda. La recuperación típica se produce en un plazo de 2 a 3 años, y los retornos a largo plazo-exceden significativamente la inversión inicial.
